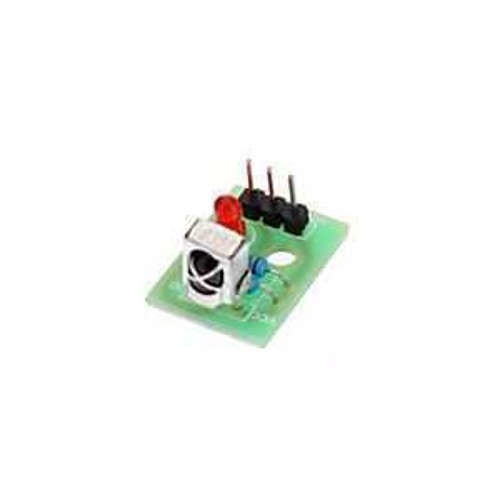

IR Alıcı Kartı – 38 kHz – KY-022

38 kHz Kızılötesi (IR) Alıcı Modülü

Bu modül, ev elektroniğinde standart olarak kullanılan 38 kHz taşıyıcı frekansına sahip kızılötesi sinyalleri algılamak ve dijital veriye dönüştürmek için tasarlanmıştır. Kart üzerinde genellikle yüksek hassasiyete sahip VS1838B (veya muadili) sensör bulunur.

Çalışma mantığı oldukça basittir: Evinizdeki herhangi bir TV, klima veya DVD oynatıcı kumandasını bu sensöre doğrultup bir tuşa bastığınızda, sensör bu sinyali Arduino’nun anlayacağı dijital bir koda dönüştürür. Siz de yazdığınız kod ile “Ses Açma tuşuna basıldıysa LED’i yak” veya “1 tuşuna basıldıysa robotu ileri sür” gibi komutlar oluşturabilirsiniz.

Modül, breadboard üzerine kolayca takılabilen 3 pinli (VCC, GND, Sinyal) bir yapıya sahiptir. Ayrıca üzerinde güç geldiğini veya sinyal alındığını gösteren bir LED (bazı modellerde) bulunabilir. Akıllı ev prototipleri ve uzaktan kumandalı robot projeleri için idealdir.

Teknik Özellikler: Boyutlar 19mm x 15mm Çalışma Gerilimi 2.7V – 5.5V DC Çalışma Frekansı 38 kHz Algılama Açısı 90 Derece Algılama Mesafesi 18 metreye kadar (Ortam ışığına ve kumanda piline bağlıdır) Sensör Tipi VS1838B (veya uyumlu) Pin Yapısı Sinyal, VCC, GND Uyumluluk NEC ve diğer standart IR protokolleri

Öne Çıkan Avantajları:

Geniş Uyumluluk: Neredeyse tüm standart uzaktan kumandalarla (Samsung, Sony, LG vb.) uyumludur.

Yüksek Hassasiyet: Ortam ışığından (güneş ışığı hariç) minimum düzeyde etkilenerek kararlı çalışır.

Kolay Kodlama: Arduino için popüler “IRremote” kütüphanesi ile dakikalar içinde devreye alınabilir.

Teknik Özellikler:

Sensör: VS1838B

Çalışma Voltajı: 5V (3.3V ile de çalışabilir)

Frekans: 38 kHz

Algılama Mesafesi: ~10-18m (Teorik max)

Görüş Açısı: ~90°

Çıkış: Dijital Sinyal

PCB Boyutu: ~2cm
